DVP

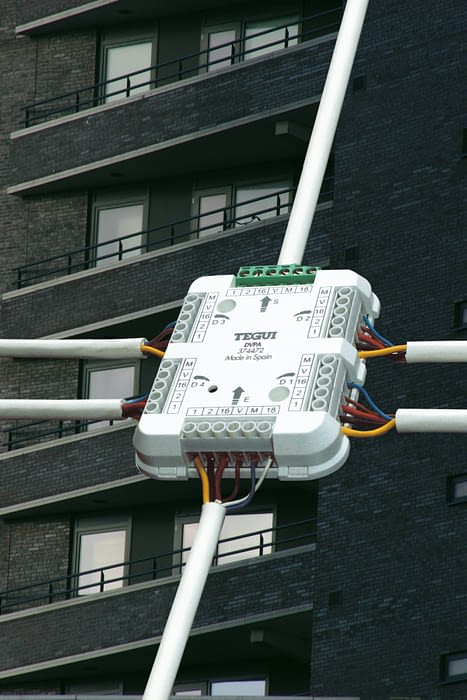

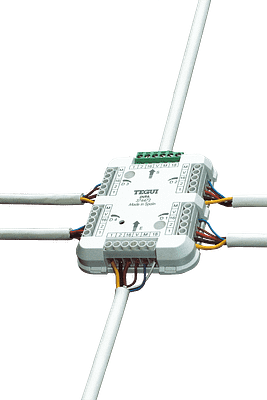

De Tegui DVP videoverdeler voor het GBM systeem.
Specificaties
De Tegui DVP videoverdeler. Deze videoverdeler is speciaal gemaakt voor de vijfdraads GBM bus van Tegui. Alle vijf aders van de bus kunnen aangesloten worden op de ingang, de vier uitgangen en de doorgang naar de volgende DVP. Een enkele DVP kan 12 Vdc gevoed worden vanaf het deurstation of E-35 voeding. Er is hiervoor een extra ader nodig. Bij meerdere DVP’s is de voeding E-34 nodig en moet de ader 2 (massa) van de bus verdubbeld worden. Op de vier uitgangen van de DVP kunnen of videofoons, doorlus stijgers met videofoons of stijgers met DVPA’s aangesloten worden. De DVP stuurt altijd videosignaal naar alle uitgangen.De uitgangen zijn galvanisch gescheiden. Een ongebruikte uitgang hoeft niet afgesloten te worden. Op de doorgang moet een volgende DVPA aangesliten worden of een eindweerstand.
Deze videoverdeler is speciaal gemaakt voor de vijfdraads GBM bus van Tegui. Alle vijf aders van de bus kunnen aangesloten worden op de ingang, de vier uitgangen en de doorgang naar de volgende DVP. Een enkele DVP kan 12 Vdc gevoed worden vanaf het deurstation of E-35 voeding. Er is hiervoor een extra ader nodig. Bij meerdere DVP’s is de voeding E-34 nodig en moet de ader 2 (massa) van de bus verdubbeld worden. Op de vier uitgangen van de DVP kunnen of videofoons, doorlus stijgers met videofoons of stijgers met DVPA’s aangesloten worden. De DVP stuurt altijd videosignaal naar alle uitgangen.De uitgangen zijn galvanisch gescheiden. Een ongebruikte uitgang hoeft niet afgesloten te worden. Op de doorgang moet een volgende DVPA aangesliten worden of een eindweerstand.
